Гидроизоляционная мастика ISOTOP



Производитель: "Fiolent" ЧП Фиолент Колор, Севастополь, Украина

НАЗНАЧЕНИЕ
Гидроизоляционная мастика на основе специального эластичного акрилового латекса. Используется как блокирующее средство для защиты от влаги строительных конструкций и сооружений: стен, поверхностей кровель, дымоходов, при монтаже алюминиевых и деревянных материалов, для герметизации элементов остекления, для заделки стыков, трещин и швов стен и потолков. Применяется также в качестве подстилочного тонкого слоя перед укладкой кафельной плитки, создавая
гидроизоляцию основанию. Не рекомендуется для герметизации аквариумов, бассейнов.

СВОЙСТВА
устойчива к старению,растрескиванию,
после высыхания сохраняет эластичность,
экологически чистая,
пожаробезопасная,
цвет белый,
тонируется цветными водорастворимыми пастами,
удобна в применении.

СПОСОБ ПРИМЕНЕНИЯ

Поверхность должна быть сухой, чистой, без масляных загрязнений. Для первого "грунтовочного" слоя мастику необходимо разбавить водой на 30%. Последующие слои наносить без разбавления. Наносится кистью, валиком или шпателем слоями крест-накрест. Каждый последующий слой наносится только после высыхания предыдущего. Количество слоев не ограничено. Время высыхания слоя толщиной до 1мм при температуре +20°С и относительной влажности до 60% - 4-5 часов. Расход - 0.5 - 1 кг/м2 при толщине слоя 1 мм. Наносить при температуре воздуха от +10°С до +35°С. СРОК ГОДНОСТИ
Хранить в плотно закрытой таре при температуре выше +5°С.
Гарантийный срок хранения 12 мес. со дня изготовления.

САЗИЛАСТ 45

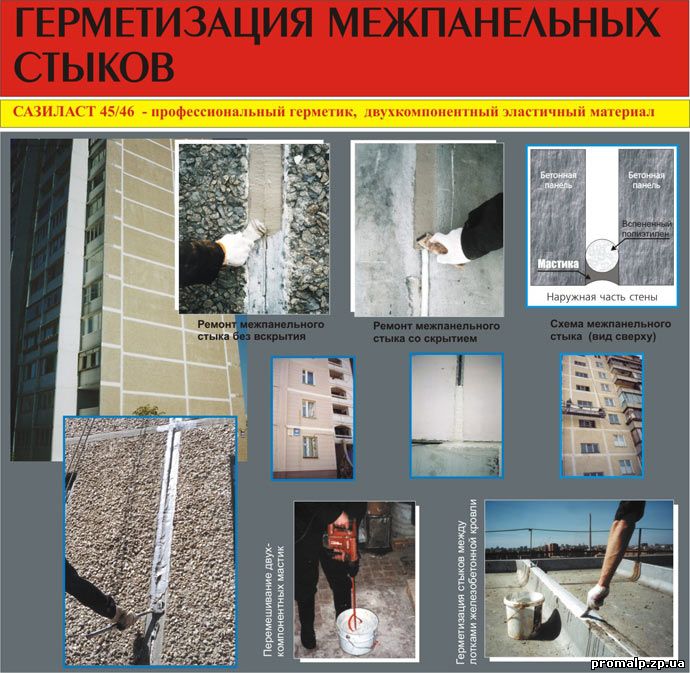

Высотные работы, Герметизация межпанельных швов и стыков ж/б конструкций – САЗИЛАСТ, Промышленный альпинизм, деформационные швы, температурные швы

Двухкомпонентный полисульфидный герметик с повышенной стойкостью к УФ-излучению. Используется для долговременной герметизации стыковых зазоров с деформативностью до 25 % вне жилых помещений.

Обладает хорошей адгезией к основным конструкционным материалам (бетон, кирпич, натуральный камень, металл, стекло).

Диапазон температур нанесения: от – 15° С до + 40° С.

Цвет поставки: от светло-серого до черного. При необходимости других цветов используйте полисульфидное покрытие ПТФО.

Поверхность после вулканизации - полуглянцевая.

Усадка отсутствует.

Фасовка: комплект - 15,4 кг ( металлическое ведро 14,0 кг и пластиковый пакет 1,4 кг внутри ведра).

Расход: 100 г на пог. м при ширине шва 20 мм и толщине слоя 3 мм.

Гарантийный срок хранения 6 месяцев при температуре от - 20°С до + 30°С в оригинальной заводской упаковке.

ТУ 2513-019-32478306-98.

САЗИЛАСТ 46

Двухкомпонентный полиуретановый герметик. Используется для долговременной герметизации стыковых зазоров с деформативностью > 30 % вне жилых помещений. Обладает хорошей адгезией к основным конструкционным материалам (бетон, кирпич, натуральный камень, стекло, металл). Может наноситься на влажные поверхности, но присутствие водяной пленки недопустимо.

Диапазон температур нанесения: от – 15° С до + 40° С.

Цвет поставки: белый, другие цвета - по заказу.

Поверхность после полной вулканизации - матовая.

Усадка отсутствует.

Плотность: 1450 кг/м. куб.

Фасовка: комплект - 16,65 кг ( металлическое ведро 15,0 кг и металлическая банка 1,65 кг).

Расход: 100 г на пог.м при ширине шва 20 мм и толщине слоя 3 мм.

Гарантийный срок хранения 6 месяцев при температуре от - 20°С до + 30°С в оригинальной заводской упаковке.

ТУ 2513-032-32478306-00.

Герметик ОКСИПЛАСТ

Двухкомпонентный полиуретановый герметик холодного отверждения высококачественный полиуретановый двухкомпонентный отверждающийся герметик(герметизирующая мастика) «Оксипласт» состоит из двух компонентов – основной пасты и отвердителя, соотношение которых указывается на каждой этикетке тары основного компонента. Легко наносимая тиксотропная паста. После отверждения – эластичный, резиноподобный материал, обладающий хорошими прочностными и деформационными свойствами.  Герметик (герметизирующая мастика) обеспечивает высокую стойкость к тепловым и усадочным деформациям, к действию агрессивных атмосферных факторов, воды, УФ – излучению, к вибрационным воздействиям, сохраняет эластичность при больших перепадах температур. Герметик наносится на подготовленную поверхность при помощи шпателя, шприца или другого приспособления. Поверхность, на которую наносится герметик, должна быть очищена от наледи, грязи, пыли. Возможно нанесение материала, как на сухую, так и на влажную поверхность. Герметик имеет хорошую адгезию к основным строительным материалам (бетону, дереву, металлу).

Сфера применения

герметизация деформационных швов бетонных и железобетонных конструкций с максимальной деформацией 25%. Герметизация стыков, трещин, щелей.

Свойства

Материал  не токсичен,  не горюч. При работе с герметиком (мастикой) пользоваться индивидуальными средствами защиты.

Расфасовка

Поставляется комплектно в пластиковых ведрах, общий вес комплекта – 12кг.

Техническая характеристика герметика

Внешний вид	Белая тиксотропная мастика (по заказу другого цвета)
Связующее	Полиуретан
Вид твердения	Холодного отверждения, под действием катализатора
Жизнеспособность, ч	не менее 2 часов
Удельный вес (для расчета расхода)	1500 кг/м3
Условная прочность при разрыве	не менее 0,2 МПа
Относительное удлинение в момент разрыва	не менее 150%
Интервал температур применения	от -10 до +25°С
Интервал температур эксплуатации	от –60 до +70°С
Прогнозируемый срок службы герметика	не менее 10 лет

Герметик Элур-Т

Двухкомпонентный эпоксиуретановый герметик холодного отверждения Высококачественный Двухкомпонентный отверждающийся герметик (герметизирующаямастика) Элур-Т разработан на основе эпоксиуретанового связующего (преполимера), наполнителей и целевых добавок. Состоит из двух компонентов - основной пасты и связующего. После смешивания компонентов - легко наносимая тиксотропная паста. После отверждения - эластичный, резино-подобный материал, обладающий хорошими прочностными и деформационными свойствами: условная прочность при отрыве от бетона 0,4 - 0,5 МПа (по ТУ гарантируется 0,20 МПа), относительное удлинение 500-600 % (по ТУ гарантируется 150%).Герметик (мастика) имеет очень хорошую адгезию к бетону, дереву, алюминию. Используется для герметизации деформационных швов ограждающих конструкций зданий с максимально допустимой деформацией 50 %. Фирма ТЕНАКС гарантирует сохранение технологических и физико - механических свойств герметика в течение 6 месяцев после его изготовления.

Сфера применения

Герметизация швов бетонных и железобетонных конструкций с максимальной деформацией 50%. Герметизация стыков строительных конструкций.

Свойства

Высокая адгезия герметика (мастика) к основным строительным материалам: бетону, оштукатуренной поверхности, дереву. Устойчив к воздействию климатических факторов, УФ-излучению. Сохраняет эластичность при больших перепадах температур. Окрашиваемый.

Расфасовка

Комплектуется герметика (мастика) в одной упаковке из основной пасты и отвердителя в соотношении готовом для непосредственного перемешивания, общей массой 13,92 кг. Соотношение 14:1

Техническая характеристика герметика

Внешний вид	Белая тиксотропная масса, после смешивания компонентов (другой цвет по заказу)
Связующее	Эпоксиуретан
Вид твердения	Холодного отверждения, под действием сшивающего агента.
Время отвержения	24 часа (при +23°С), с понижением температуры  -  увеличивается.
Жизнеспособность, не менее	6 часов (при +23°С)
Удельный вес	1450 кг/м3
Условная прочность при разрыве,	0.4 / 0.5 МПа
Относительное удлинение в момент разрыва, не менее	500%- 600%
Интервал температур применения	от -20°C до +40°C
Интервал температур эксплуатации	от -60°C до +70°C
Твердость по Шору А	15
Срок службы	15 / 20 лет

Состав универсальный
герметизирующий, гидроизоляционный и клеевой
Унигекс^®-1
ТУ 5772-003-93420232-2006

     Применяется для герметизации стыков между элементами наружных конструкций полносборных зданий, в мостостроении, дорожном и аэродромном строительстве; наклеивания отделочных, теплоизоляционных и кровельных материалов; поверхностной герметизации различных наземных и подземных частей зданий и сооружений, заделки щелей и неплотностей, а также для клеевого монтажа погонажных изделий («жидкие гвозди»). Герметик может применяться во всех регионах Украины

Приготовление состава.

      Состав «Унигекс^®-1» состоит из двух компонентов. Приготовление состава производится их смешением непосредственно перед производством работ в соотношении 1 и 2 компонентов 1:3 в весовых частях (К1:К2 – 1:3); в емкость со 2 компонентом выливается 1 компонент и смешение производится дрелью-смесителем с насадкой спирального типа; мощность эл. двигателя н/м 950 Вт, скорость вращения насадки н/б 400 об./мин; рекомендуется насадку вводить в состав постепенно.
     При температуре воздуха ниже +5^oС вязкость компонентов повышается. Поэтому их смешение рекомендуется осуществлять в теплом помещении.

Нанесение состава.

    Состав «Унигекс^®-1» наносится на основание, подготовленное в соответствии с требованиями соответствующих СНиП, при помощи металлических шпателей, ручных или пневматических пистолетов - шпринцеванием.
   При герметизации швов стыков, герметик укладывается поверх уплотняющей прокладки типа «Вилатерм». После заполнения герметиком всего пространства шва, поверхность герметика выравнивают заподлицо со стеной или делают канавку. При необходимости, для придания эстетического вида, герметик может быть окрашен масляной или нитрокраской.
    При приклейке отделочных материалов, герметик наносится на стену или пол равномерным слоем гребенчатым шпателем, с размером зуба 5x5 мм. Приклеиваемый материал прикладывается к поверхности сразу посте нанесения герметика и слегка прижимается, длительного удерживания не требуется.
   При приклейке кровельных и теплоизоляционных материалов, герметик наносится точками.
   При устройстве поверхностной герметизации, герметик наносится также как шпаклевка.

Отверждение герметика.

     Отверждение герметика в определенной степени зависит от температуры окружающего воздуха. При температуре +20^oС время отверждения до отлипа пальца от поверхности составляет 5 -7 часов. С понижением температуры на 10^oС это время увеличивается в 1,5 - 2 раза. Защита герметика от атмосферных осадков в период полимеризации не требуется.
    Подробная информация о способах применения герметика «Унигекс^®-1» изложена в Инструкциях по применению состава, поставляемых вместе с материалом.

Состав универсальный
герметизирующий, гидроизоляционный и клеевой
Унигекс^®-2
ТУ 5772-003-93420232-2006

     Применяется для поверхностной герметизации различных наземных и подземных частей зданий и сооружений, устройства водоизоляционного ковра кровли на узлах примыкания, наклеивания отделочных, теплоизоляционных и кровельных материалов; заделки щелей и неплотностей, а также для клеевого монтажа погонажных изделий («жидкие гвозди»). Состав может применяться во всех регионах Украины

Приготовление состава.

      Состав «Унигекс^®-2» состоит из двух компонентов. Приготовление состава производится их смешением непосредственно перед производством работ в соотношении 1 и 2 компонентов 1:1,5 в весовых частях (К1:К2 – 1:1.5); в емкость с компонентом 2 выливается 1 компонент и смешение производится дрелью-смесителем с насадкой спирального типа; мощность эл. двигателя н/м 950 Вт, скорость вращения насадки н/б 400 об./мин; рекомендуется насадку вводить в состав постепенно.
     При температуре воздуха ниже +5^oС вязкость компонентов повышается. Поэтому их смешение рекомендуется осуществлять в теплом помещении.

Нанесение состава.

    Состав «Унигекс^®-2» наносится на основание, подготовленное в соответствии с требованиями соответствующих СНиП, при помощи металлических шпателей.
   При устройстве водоизоляционного ковра кровли на узлах примыкания состав наносится в два слоя. Для повышения прочности покрытия может армироваться стеклохолстом или мешковиной. С целью повышения функциональной эксплуатационной надежности покрытия, поверх слоя из состава «Унигекс^®-2» может быть устроен дополнительный слой из мастик «Битурэл®» или «Гермокров^®-КР».
   При приклейке отделочных или кровельных материалов, состав наносится на стену или пол равномерным слоем гребенчатым шпателем, с размером зуба 5х5 мм. Приклеиваемый материал прикладывается к поверхности сразу после нанесения состава и слегка прижимается, длительного удерживания не требуется.
При устройстве поверхностной герметизации, герметик наносится также как шпаклевка.

Отверждение герметика.

     Отверждение герметика в определенной степени зависит от температуры окружающего воздуха. При температуре +20^oС время отверждения до отлипа пальца от поверхности составляет 5 -7 часов. С понижением температуры на 10^oС это время увеличивается в 1,5 - 2 раза. Защита покрытия из состава от атмосферных осадков в период полимеризации не требуется.
    Подробная информация о способах применения герметика «Унигекс^®-2» изложена в Инструкциях по применению состава, поставляемых вместе с материалом.

Техника безопасности.

     При производстве работ с составом «Унигекс^®-2» необходимо пользоваться средствами индивидуальной защиты и находиться в спецодежде.

     При производстве работ с применением состава «Унигекс^®-2» ответственность за соблюдение технологии применения герметика лежит на производителе работ.

     Расход герметика:
     плотность герметика – 1350 кг/м³.
     - при при устройстве водоизоляционного ковра кровли - 2,0 – 2,5 кг/м²;
    - при приклейке отделочных или кровельныхматериалов – 1,0 – 1,5 кг/м².
